- Подробности
- Автор: Super User
- Категория: Electronics
- Просмотров: 4317

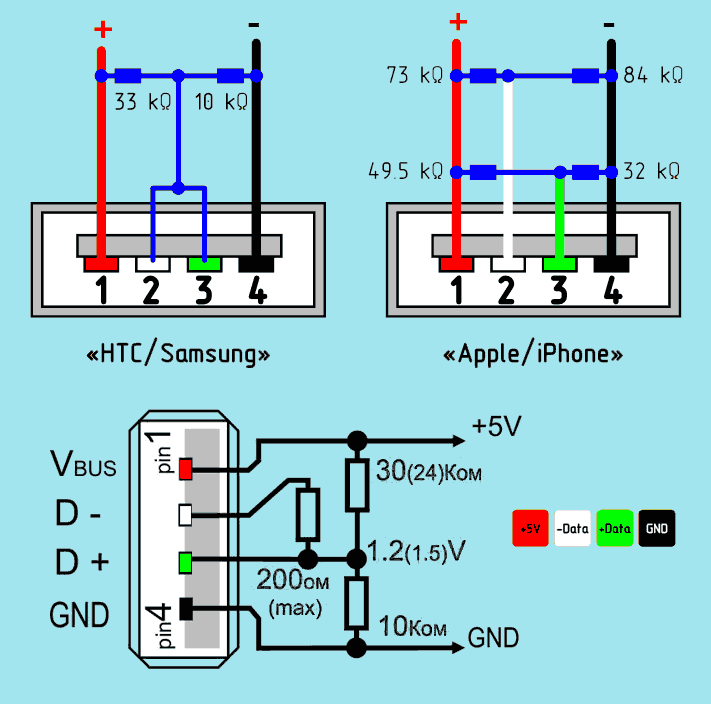

Варианты подключения резисторов на порт USB для зарядки через него различных гаджетов.
- Подробности
- Автор: Super User
- Категория: Electronics
- Просмотров: 4128
Краткие характеристики микроконтроллеров AVR ATTiny сведенные в таблицу
Подробнее: Краткие характеристики микроконтроллеров AVR серии ATTiny
- Подробности
- Автор: Super User
- Категория: Electronics
- Просмотров: 4164
На работе, в серверах HP Proliant BL460 G1, для питания кэша используется Ni-MH аккумулятор. И вот в один прекрасный момент, практически одновременно на всех блейдах он начал помирать. Соответственно при перезагрузки/выключении райд не видится и лезвие не стартует. В настоящее время затраты на ИТ в конторе сжались практически до нуля и выбить 4500-7000 руб на "непонятно на что" крайне проблематично. Поэтому был сделан "протез" для данной батарейки.
Подготовливаем компоненты - батарейный блок под три имеющихся аккумулятора формата АА или ААА и подходящий коннектор.
Подключем. Не перепутав полярность! Я прозвонил и выяснил полярность на разьеме относительно контактов батареи. В случаее если внешнего разьема нет можно подключить провода от батарейного блока прям плату,
Что бы батарейный блок не болтался внутри корпуса, обернул его антистатическим, пористым материалом и придавил крышкой. Держится отлично.
После установки сервера в корзину - полет нормальный, ошибок нет. Стоимость ремонта - 57 рублей за батарейный блок и три старых акума с небольшой остаточной емкостью.
Если у вас есть возможность купить сам элемент V500HRT (около 10$) и есть точечная сварка то можно просто поменять начинку батареи.
Так же данная батарей используется в:
* 128MB Battery Backed Write Cache Kit
* HP Integrity Server rx4640 - Eight Way Capable
* HP ProLiant DL380 Generation 4
* HP ProLiant ML350 (Gen-5)
* HP Smart Array P600 SAS Controller
* HP StorageWorks 6000 Virtual Library System
* HP StorageWorks All-in-One Storage Systems
* HP StorageWorks Scalable File Share 20
* Modular Smart Array 20
* ProLiant BL20p (Gen-3)
* ProLiant DL360 (Gen-5)
* ProLiant DL380 G4 Special Server
* ProLiant DL385 Rack Server
* ProLiant DL580 (Gen-2)
* Smart Array 6400 Controller
* Smart Array 641 and 642 Controllers
* StorageWorks SB600c AiO 1.16TB SAS Storage Blade
* COM STRGWKS 4314R DISK ENCL
- Подробности
- Автор: Super User
- Категория: Electronics
- Просмотров: 4325
Характеристики микроконтроллеров ATMega сведенные в таблицу
Подробнее: Краткие характеристики микроконтроллеров AVR серии ATMega
- Подробности
- Автор: Super User
- Категория: Electronics
- Просмотров: 3716
Оригинал тут - http://radiokot.ru/lab/hardwork/62/
В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см2 меди, толщиной 35мкм.
Соль при подготовке раствора можно не жалеть. Так как она играет роль катализатора, то в процессе травления практически не расходуется. Перекись 3% не стоит разбавлять дополнительно т.к. при добавлении остальных ингредиентов её концентрация снижается.
Чем больше будет добавлено перекиси водорода (гидроперита) тем быстрее пойдёт процесс, но не переусердствуйте - раствор не хранится, т.е. повторно не используется, а значит и гидроперит будет просто перерасходован. Избыток перекиси легко определить по обильному «пузырению» во время травления.
Однако добавление лимонной кислоты и перекиси вполне допустимо, но рациональнее приготовить свежий раствор.
